GP serijos vieno cilindro hidraulinis kūgio trupintuvas

Hongxu Machinery Co., Ltd., profesionalus kietųjų medžiagų apdorojimo įrangos gamintojas, išdidžiai pristato mūsų GP serijos vieno cilindro hidraulinį kūginį trupintuvą. Šios serijos trupintuvai gali apdoroti kietas medžiagas, tokias kaip granitas, tinka antriniam ir ketvirtiniam trupinimui ir leidžia perjungti iš kelių kamerų pakeičiant susidėvėjusias dalis. Priežiūra taip pat paprasta. Su „Hongxu Machinery“ visapusišku aptarnavimu po pardavimo, ši trupintuvų serija užtikrina stabilų ir efektyvų vidutinių ir didelių smėlio kasybos įmonių darbą.

Siųsti užklausą

Prekės aprašymas

Produkto aprašymas

GP serijos vieno cilindro hidraulinis kūgio trupintuvas naudoja elektros variklį kaip energijos šaltinį. Jis naudoja horizontalų veleną ir krumpliaračius, kad perduotų galią, kuri verčia ekscentrinę movą suktis. Tada šis sukimasis priverčia gniuždomąją sienelę atlikti ekscentrinį svyruojantį judesį. Smulkinimo operacijų metu periodiškai keičiasi atstumas tarp gniuždymo sienelės ir žandikaulio sienelės, taip pasiekiamas nuolatinis kietų medžiagų, tokių kaip granitas, rūda ir upių akmenukai, suspaudimas ir trupinimas, užbaigiant perdirbimą nuo žaliavų iki galutinių produktų, atitinkančių dalelių dydžio reikalavimus. Įranga turi modulinį dizainą; tas pats pagrindinis blokas gali perjungti skirtingus kamerų tipus stambiam, vidutiniam ir smulkiam trupinimui tiesiog pakeičiant dilimui atsparias dalis. Be to, išleidimo angą galima dinamiškai reguliuoti hidrauliniu slėgiu, kai įranga veikia. Kartu su tiksliai apdirbtomis dilimui atspariomis dalimis (montuojant nereikia įpakuoti), tai žymiai supaprastina eksploatavimą ir priežiūrą, todėl tinka didelių ir vidutinių smėlio ir žvyro bei kasybos įmonių kelių procesų smulkinimo poreikiams.

Techniniai parametrai

modelis	ertmė	Tiekimo anga (mm)	Maksimalus pašaro dalelių dydis (mm)	Mažiausias medžiagos išmetimas (mm)			Didžiausia iškrova (mm)			Variklio galia (KW)	Pagrindinio vieneto svoris (kg)
modelis	ertmė	Tiekimo anga (mm)	Maksimalus pašaro dalelių dydis (mm)	insultas	insultas	insultas	insultas	insultas	insultas
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700–750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700–750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700–750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Lentelėje pateikti gamybos pajėgumų skaičiai yra tik orientaciniai ir taikomi tik vidutinio kietumo granitui, kurio tūrinis tankis yra 1,6 t/m³, kai smulkinimo kamera yra pilna. Kitų medžiagų atskaitos rezultatus galima apytiksliai apskaičiuoti konvertuojant tūrinį tankį.

Skirtingi kamerų tipai ir eigos turi skirtingus taikomus išleidimo angos diapazonus. Pagrindinių parametrų lentelėje raskite leistiną išleidimo angos dydį ir sujunkite jį su gamybos pajėgumo nuoroda. Didžiausia iškrova padidės, kai susidėvės gniuždymo sienelė ir šlifavimo kameros sienelė.

Struktūrinė analizė

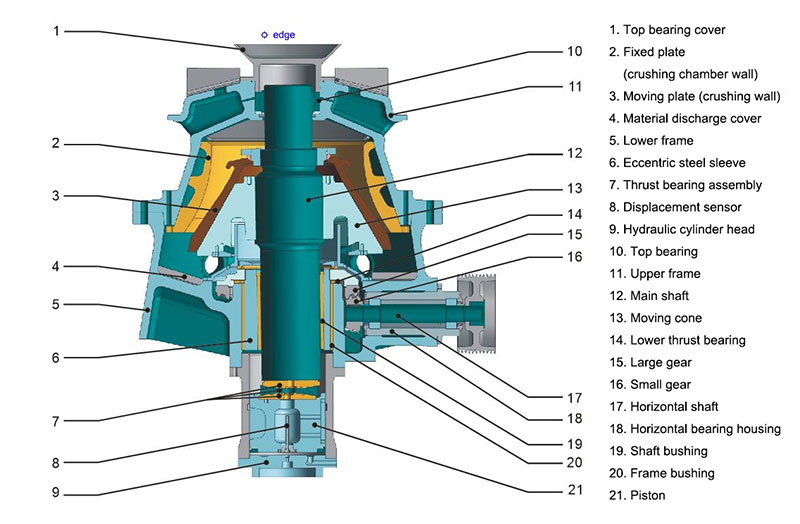

Šioje diagramoje parodyta GP serijos vieno cilindro hidraulinio kūgio trupintuvo struktūra, kurią daugiausia sudaro viršutinis guolio dangtis, fiksuota plokštė (žandikaulių sienelė), judanti plokštė (gniuždymo sienelė), rėmas, ekscentrinė plieninė įvorė, hidraulinė sistema ir transmisijos komponentai.

GP series single-cylinder hydraulic cone crusher

Produkto savybės

1. Kelių kamerų pritaikymas: tas pats pagrindinis blokas gali perjungti tarp stambios, vidutinės ir smulkios gniuždymo kameros, tiesiog pakeičiant dilimui atsparias dalis. Jis apima antrinius ir ketvirtinius smulkinimo scenarijus ir lanksčiai atitinka skirtingus proceso reikalavimus.

2. Puiki gatavo produkto dalelių forma: smulkintuvas turi optimizuotą smulkinimo kameros struktūrą, pagrįstą smulkinimo dažnį ir ekscentriškumą. Kartu su sluoksninio smulkinimo principu gaunami vienodo dydžio ir taisyklingos formos galutiniai gaminiai, atitinkantys aukštus užpildų standartus.

3. Išskirtinis pajėgumas: tvirtas rėmas palaiko didelės galios veikimą, o didelė ekscentriškumo konstrukcija dar labiau padidina medžiagų pralaidumą, todėl galima stabiliai atlikti didelio tūrio smulkinimo operacijas.

4.Kontroliuojamos bendros išlaidos: optimizuotas kameros dizainas ir aukštos kokybės dilimui atsparios dalys sumažina vieneto plieno suvartojimą. Sluoksniuotas smulkinimo ir pilno padavimo režimai pagerina įrangos panaudojimą ir efektyviai kontroliuoja gamybos sąnaudas.

5. Patogus ir efektyvus veikimas ir priežiūra: smulkintuvo išleidimo anga palaiko dinaminį hidraulinį reguliavimą. Kai trupintuvas veikia, vienu mygtuku galite jį sureguliuoti iki idealios galios. Jo dilimui atsparios dalys yra tiksliai apdirbtos, todėl jas montuojant nereikia naudoti užpildo. Tai leidžia greitai pakeisti dalis ir žymiai sumažinti prastovų laiką.

6.Aukštas automatizavimo laipsnis: Smulkintuve įrengta PLC valdymo sistema. Įrangos veikimo duomenys ir būsena rodomi jutikliniame ekrane realiu laiku. Operacija yra lengvai suprantama ir paprasta. Didelės gamybos linijos gali veikti visiškai automatiškai, todėl sumažėja rankų darbo poreikis.

Garantija po pardavimo

„Hongxu Machinery“ siūlo visą savo GP serijos vieno cilindro hidraulinio kūginio trupintuvo palaikymą po pardavimo. Profesionali įmonės komanda gali greitai reaguoti į tokius poreikius, kaip įrangos sąranka ir mašinos gedimų taisymas. Komanda taip pat teikia rekomendacijas, kaip pakeisti dilimui atsparias dalis, ir siūlo reguliarias patikros paslaugas. Be to, komanda optimizuos įrangos parametrus, atsižvelgdama į klientų gamybos sąlygas, kad įranga veiktų stabiliai ir efektyviai ilgą laiką.
